 AEC 公司的 S 系列产品用于高频段，它的特点是低损耗，低 ESR ，高 Q 值，自共振频率可达到 29GHz 。公司采用先进的加工技术，产品表面采用镀锡和少量的氧化物质，并在焊锡作业的过程中不使用松香。这使得用户者可重复在电容上进行作业，不会产生任何的机械强度退化，以及焊锡性的下降。产品通过了 -55 ℃ 到＋ 125 ℃ 热量振荡压力测试，符合商业规格和 EIA 的要求。
产品特点：超高频段，低 ESR ，高品质因子，高可靠性能 ，温度系数 0 ± 30 PPM/°C
功能应用： 射频，微波，无线通讯 , GPS 移动通信网路 ,WLAN

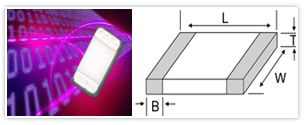

| 材料 / 特性 |
NPO |
| 代码 |
0201
( 0.6mm × 0.3mm ) |
0402
( 1.0mm × 0.5mm ) |
0603
( 1.6mm × 0.8mm ) |
0805
( 2.0mm × 1.5mm ) |
| 电容范围 |
0.2pF ~ 20pF |
0.2pF ~ 33pF |
0.2pF ~ 100pF |
0.5pF ~ 220pF |
| ESR @ 1 GHz |
0.200 Ω max |
| @ 2 GHz |
0.250 Ω max |
| 使用温度范围 |
-55℃ ~ + 125℃ |
| 温度系数 |
0 ± 30 PPM/°C |
| 耗散因素 |
5 x 10^-4 max @ 1 MHz |
| Q @ 1 MHz |
> 2,500 |
| Q @ 1 GHz |
>300 (3pF), >100 (10pF) |
| Q @ 2 GHz |
>100 (3pF), >30 (10pF) |
| 绝缘电阻 |
> 1000 G Ω typical |
| 额定电压 (RV) |
25V |
100V/250 V |
250V |
250V |
| 介质耐电压 |
2.5 X WVDC Min, 25℃ , 50mA max |
|
|
